TM 9-2320-363-34-2
CAMSHAFT DRIVE GEAR REPLACEMENT AND REPAIR (CONT)
6.

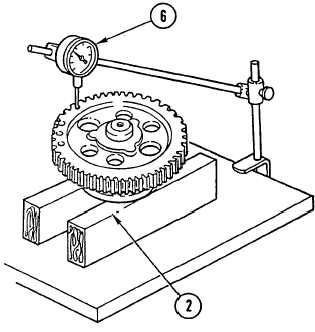

SUPPORT CAMSHAFT DRIVE GEAR THRUST PLATE (2), AS SHOWN. WITH DIAL INDICATOR (6),
MEASURE CAMSHAFT DRIVE GEAR FACE RUNOUT JUST INBOARD OF DRIVE GEAR TEETH.
ZERO DIAL INDICATOR. ROTATE DRIVE GEAR TWO FULL ROTATIONS. MAXIMUM ALLOWABLE
TOTAL INDICATED RUNOUT IS 0.0045 IN. (0.114 mm).

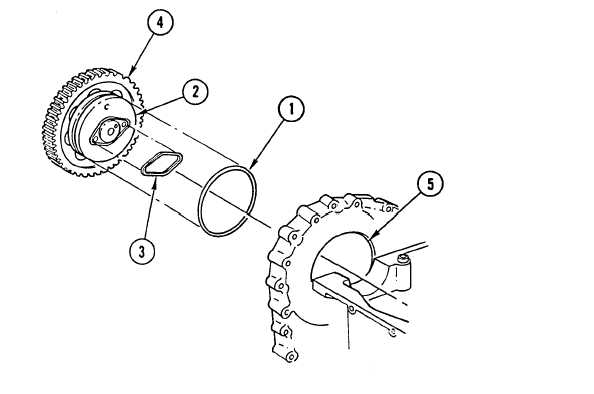

INSTALLATION
12-66
